石英材料:0716-8304668/0716-8333088
石英纤维 销售电话 : 18071880998
石英材料:0716-8304668/0716-8333088
石英纤维 销售电话 : 18071880998
材料简介
Introduction

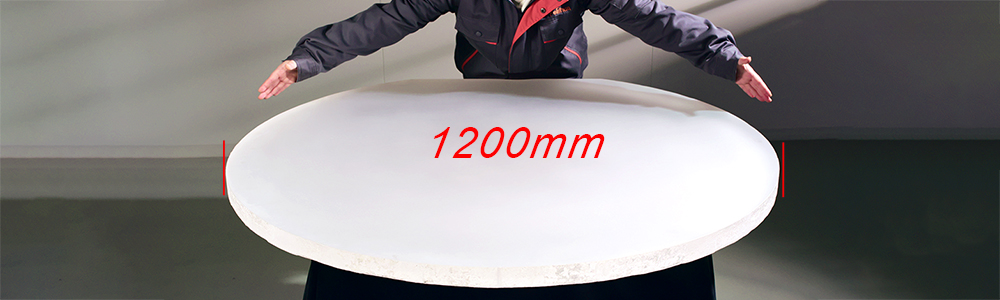

口径超过一米。
在室温区间下具有近零的热膨胀系数，且热膨胀均匀性好，应力低，可根据客户要求定制一定零膨点温度区域的产品。
作为精密光路系统的反射镜、激光谐振腔体等部件，应用于天基太空望远镜、半导体光刻设备用光学元件等高精尖领域。
Ultra-low expansion quartz glass with a diameter of more than 1meter, It has a near-zero thermal expansion coefficient in the room temperature range, and the zero expansion point temperature range is controllable. As a mirror of precision optical system, laser resonant cavity and other components, it is used in space-based space telescopes, optical components for semiconductor lithography equipment, atomic clocks and other fields.

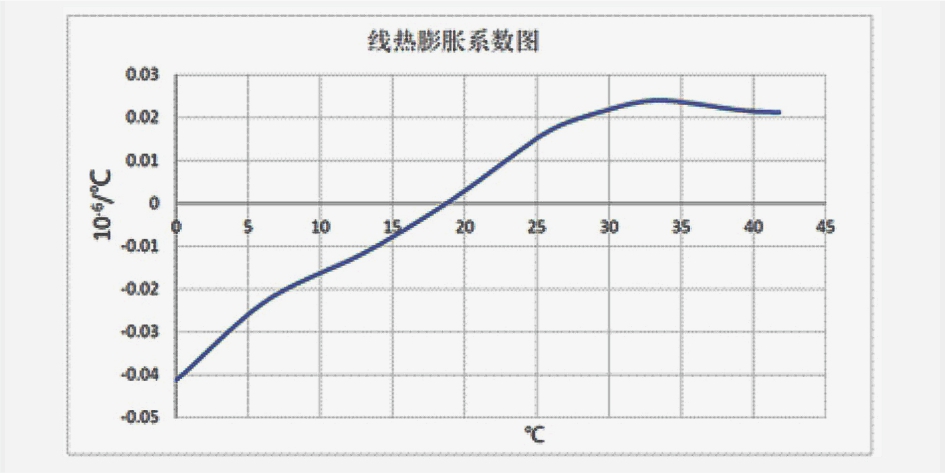

热膨胀系数
Coefficient of Thermal Expansion
热膨胀系数低
Near-zero thermal expansion coefficient

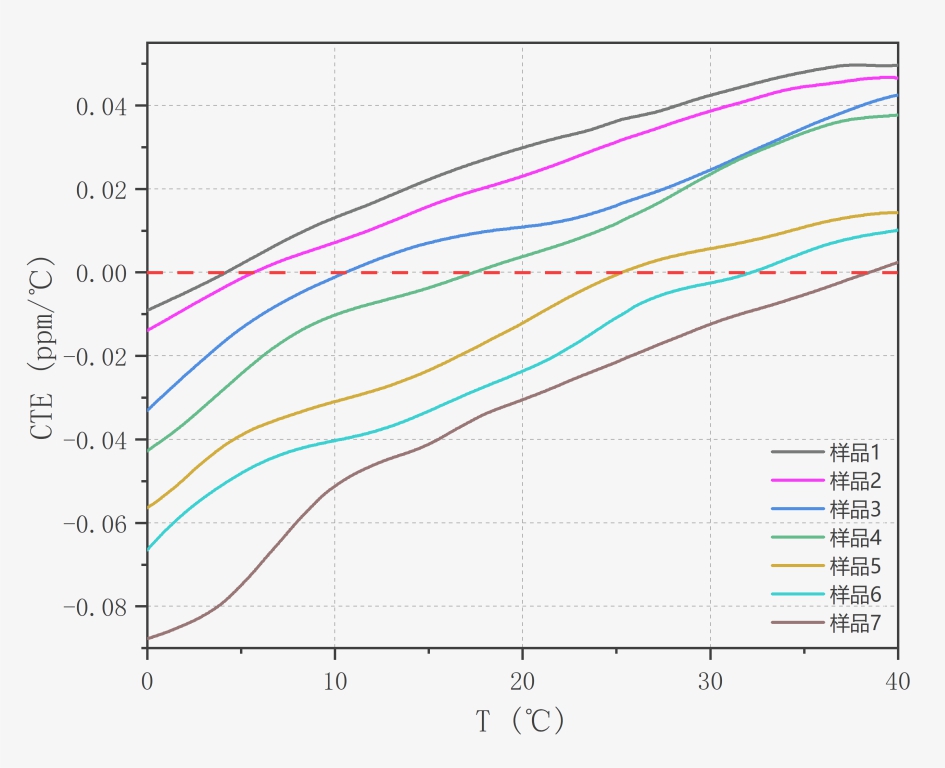

可控的零膨点区间
Controllable zero expansion point interval
CTE均匀值
CTE Homogeneity

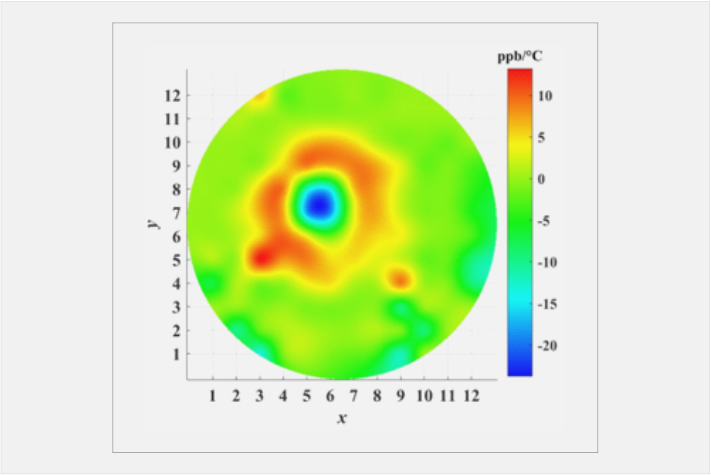

OD660×50mm CTE均匀性（PV）：30 ppb
OD660×30mm 应力双折射均值 ：9.79 nm/cm

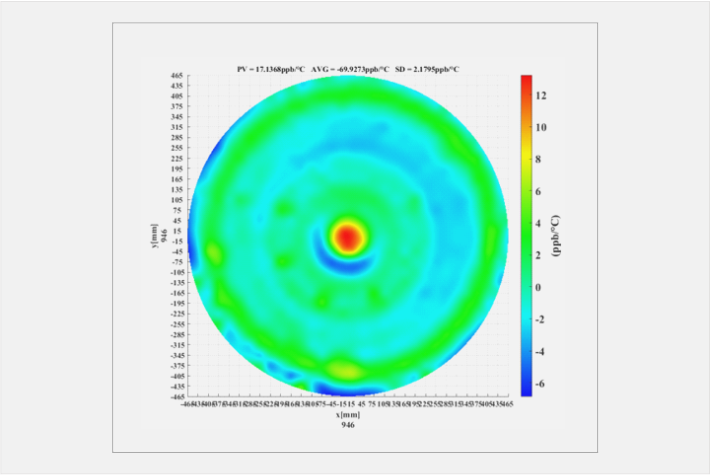

OD950×65 mm CTE均匀性（PV）：17.1 pp ppb
OD950×60 mm 应力双折射均值：12.31 nm/cm

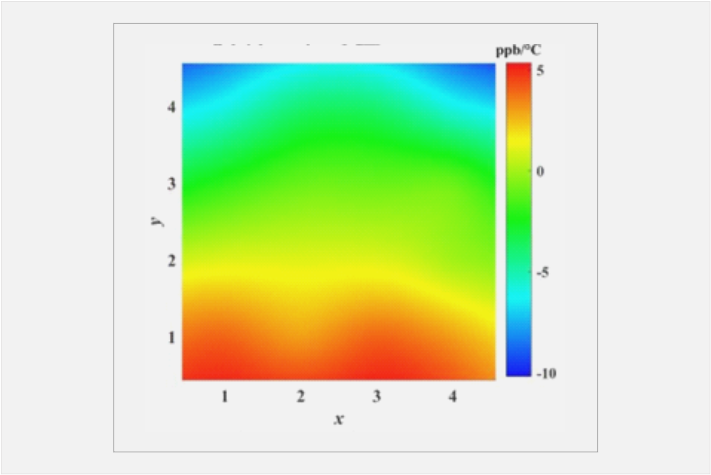

160×160×10 mm CTE均匀性（PV） ：＜10 ppb
160×160×10 mm 应力双折射均值 ：2.71 nm/cm
物理性能
Physical properties
生产厂商
平均线膨胀系数5-30℃（α）
导热系数 (K)
热扩散率 (D)
体积热阻率200°C，100Hz (R)
平均比热（Cp）
应变点
退火点
软化点
泊松比（v）
极限拉伸应力 (MOR)
努氏硬度，200g 载荷
密度（ρ）
比刚度(E/ρ)
剪切模量 (G)
体积模量 (K)
弹性模量 (E)
应力光学系数
折射率（标称 CTE 材料）
阿贝数
LEQZ®
0 - ±30ppb/℃
1.31 w / (m· ℃) [1.13 kcal / (m·h·℃)]
0.0079 cm/s
10 11.6 ohm· cm
767 J / (kg·℃)
[0.183 cal / (g·℃)]
890 ℃ [1634°F]
1000 ℃ [1832°F]
1490 ℃ [2714°F]
49.8 MPa [7220 psi]
518kg / mm²
2.21g / cm³ [0.079 lb / in³ ]
3.12x10m6[1.23 x 108 in]
29.0 GPa [4.20 x 106 psi]
34.1 GPa [4.95 x 106 psi]
67.6 GPa [9.80 x 106 psi]
3.12x10 m6[1.23 x 108in]
≤30 (nm/cm)/(kg/cm² )
nF (486 nm) 1.4892
nD(589 nm) 1.4828
nC (656 nm) 1.480
53.1
开云在线注册低膨胀合成石英
咨询：18272229653
关注开云在线注册企业微信
